湖南省常德市马家吉新泵站工程介绍

马家吉新泵站位于常德市武陵区，排涝范围为渐水以东、太阳山以南、沅水以北的常德市江北主城区，排涝面积281.74km²，受益人口140万人。排涝标准为20年一遇7日暴雨7日末排至内湖控制水位33.0m，设计排涝流量49.7m³/s，装机7台，每台1MW，共7MW。工程建成后，基本解决了常德市主城区及柳叶湖区域正常抗旱、保证景观水位与排洪的矛盾。

将常德市江北城区的主要排涝泵站联合起来，形成联调联动的调度制度，并通过本站的自动化建设与其他泵站的自动化改造，形成了集中调度、无人值班、少人值守的泵站运行管理模式。项目已列入湖南省自动化调度泵站群的试点，取得了较好的效果。

1、泵站布置合理、占地小、投资省，新老结合，统筹考虑共用设施，运维方便

老马家吉泵站所在地为马家吉河入沅水河口，其左侧为马家吉船闸，右侧临堤，为减少工程占地及投资，经多方案比选论证，新站布置在老站与船闸之间。因布置空间有限，新建泵站需要合理优化结构，在满足新泵站设计要求的同时，还要在建设过程中保证老泵站及临近船闸设施的结构安全。本次选择潜水混流泵也是考虑到了主泵房结构可以布置较为紧促、占地较小、不需要上部厂房等因素，另外也可以节约土建投资。在流道布置上选用了泵站自排涵与泵站出水箱涵共用出水管的形式，减少工程投资。为合理利用空间，同时减少新泵站开挖对老泵站基础的影响，在新老泵站之间建成了自排涵进口、备用机组停放井等设施。新、老站主泵房均无上部结构，泵房顶部设计采用门式起重机，可兼顾新、老站的维护检修，同时使泵站整体美观大方，方便泵站运行时的巡视检查。

2、园林式泵站，与周边自然环境协调统一

秉承建成“花园式泵站、休闲型厂区”的宗旨，休闲办公区、中控室布置于出水涵两侧，且采用低矮建筑。在整体布置上厂区开阔、实用。泵站园林绿化面积达总面积的70%左右，休闲办公用房、中控室与值班室房顶均已恢复绿化，达到了园林式厂区的标准。厂区外环布置了环形交通通道，即可以运输设备设施、满足交通要求，又可供工作人员休闲散步。建筑房屋布置于两根出水管的两侧，房屋基本单元采用六边型布置，在两根涵管的中间空隙布置一座瞭望台，即可以让工作人员观看景色，又可巡视厂区各处的运行情况。

3、机电设备选型合理，设计的主要部件材质提高了设备稳定性和使用寿命，电气控制考虑新老站结合，节省工程投资，方便运维，提高运营效率。

本泵站扬程区间大，运行范围广，最大扬程10.62m，设计扬程9.11m，平均扬程3.5m，水泵选型难度大，即要考虑高扬程水泵运行不超功率，又要兼故低扬程能稳定运行。经多方案比选，最终选择7台1000kW1600HQBX-50A型潜水混流泵，泵组由水泵、行星齿轮减速箱、潜水电机组成。运行至今，水泵在低扬程工况运行汽蚀性能好，振动及噪音小，高扬程工况也能稳定运行。水泵、电机采用进口品牌机械密封、轴承部件，提高了整机及轴承寿命；水泵叶片及轮毂采用不锈钢材质，增强水泵的抗汽蚀性能，水泵运行稳定可靠；行星齿轮减速箱采用进口品牌，振动及噪音小，并提高了功率因素，减少电网的无功消耗；采用10kV潜水电机与电网直联，取消变电站，节省了工程投资。

根据现场实际情况使用更小尺寸的开关柜，更好的利用空间，结合新老泵站电气屏柜实际情况进行了合理好用的电气布置。既保障了设备的散热，安全，又方便了实际运行中的操作。电缆布置采用了电缆夹层和电缆沟相结合的形式布置，室内采用电缆夹层，室外采用电缆沟，即保障了安全，又为安装检修提供了便利性。

配电系统，10kV高压配电部分：在设计过程中高压开关柜选用了较先进的施耐德MVnex-12型空气绝缘开关柜，该开关柜具有以下优点：（1）尺寸更小，能够更加节省布置空间。（2）全面而独特的设计理念，巧妙实现五防联锁，实现更高的电气性能和安全水准。（3）独有的丝杠传动的接地开关，强大功能集合的机构操作盒。

（4）内置HVX 固封极柱真空断路器，环境适应性强，权威品质保证。0.4kV低压配电部分：低压开关柜选用了较先进的施耐德BM6 PLUS智能抽屉柜，该开关柜具有以下特点：（1）经典的双夹头设计 ：避免配电母排磨损，减少维护成本 ，精简一次插件数量，优化装配效率，无需断电，系统升级简便。（2）充分考虑客户需求 ：多种抽屉尺寸，可根据需要量身选配，优化的抽屉内部空间，可容纳更多二次元件，三位置指示清晰明了，防止误操作。（3）Smart Panels 嵌入式的智能化方案实现配电计量监测设备基于以太网的互联 互通，轻松集成至现场网络设施。通过专业本地电能管理系统PME/电力监控系统PSO，或施耐德“千里眼”运维专家，实现对能源效率、电能质量、运行维护的全面管理，提升客户的整体的运营效率。

4、高自动化控制，建成全国标准化智慧泵站

本次项目自动化控制方面深入贯彻习近平总书记关于“节水优先、空间均衡、系统治理、两手发力”的新时代治水思路，按照“统筹规划、集约建设、整合共享、先进实用、融合创新、示范引领”原则，以常德市江北城区“四河一湖、五站六闸”为试点对象，开展以泵站智能化改造、安全远控、智能预警、智能调度、智能管理、智能可视、智能运维等为主要内容的现代化、智能化泵站建设，构建全面感知、高效互联、信息共享、协同交互、精准调度的排控取用的智慧系统，开创无人值班、管控分离、高效运维等高质量运行管理的先河。

泵站智能化管理系统与常德市城区的其他几处泵站、水闸联合调度，形成完备的泵站～河道～湖泊～控制闸联调联控的机制。系统采用流媒体管理软件，形成先进的集约平台，开发手机APP、加强设备监控，建设了工程数字模型。建立综合数据库系统，完成数据库的管理，实现数据共享；实时接收各分中心上报的水情、工情等各类数据和控制信息，并对数据进行处理；以专业的图形、曲线等形式展现水情、工情等各类数据，为运行人员提供友好而丰富的人机界面，以便对整个系统的安全运行进行监视；对运行过程的数据越限设备故障、运行事故进行预警和报告；向自动控制系统发送控制命令，控制命令的发送既可由管理人员通过计算机的人机界面实现，也可通过智慧调度决策支持系统以软件通信的方式下达；实现图形、数据的打印功能。各种查询信息、图形曲线、报表等都能在屏幕上显示和打印出来。本工程在调度中心控制区建立泵闸群集控系统以及视频管理系统，建成了全国标准化智慧泵站。

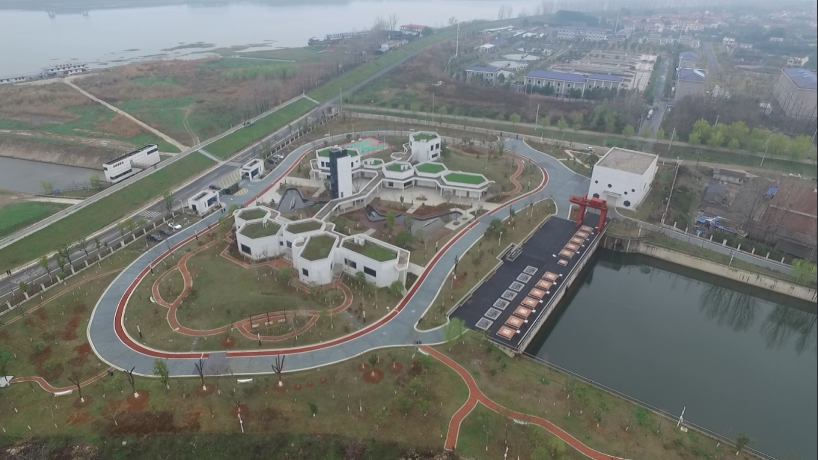

马家吉新泵站01

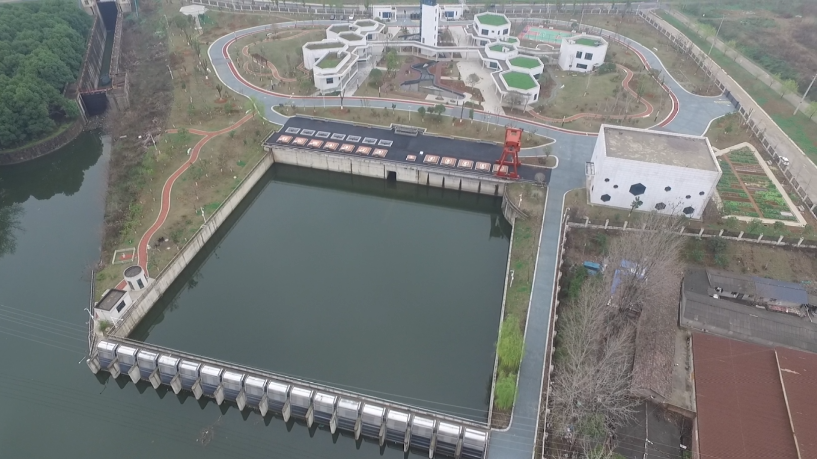

马家吉新泵站02
